干貨分享 | 儲能系統PACK的組成與方法

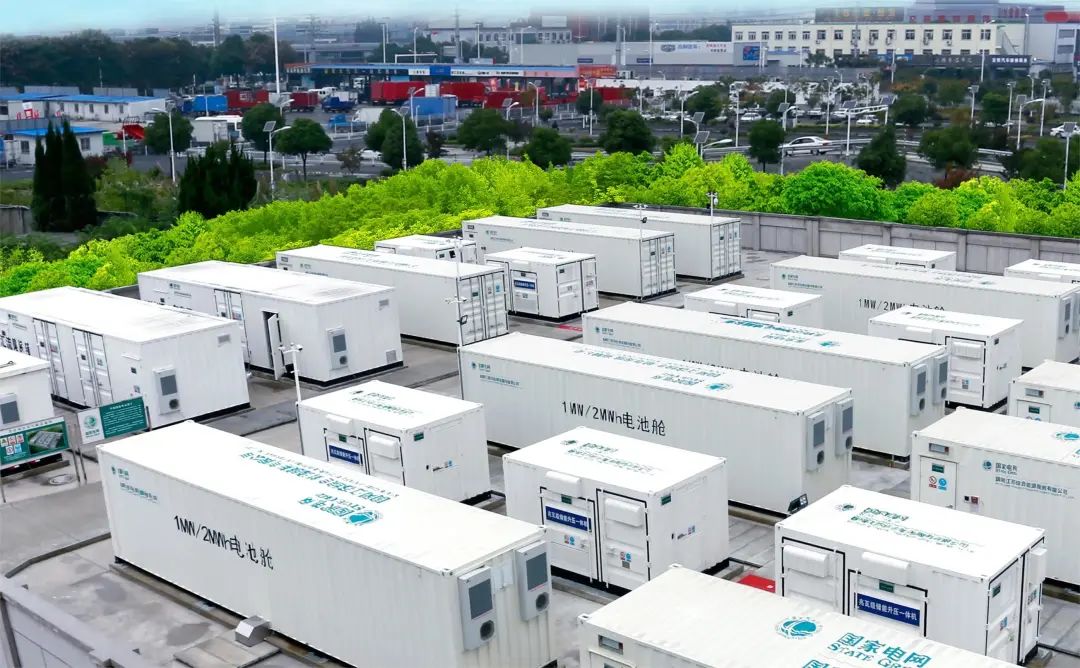

       鋰離子電池自問世以來,因其能量密度高、電壓高、環保、壽命長以及可快速充電等優點,一直對新能源汽車行業有著突出的貢獻。踏入2023年,繼動力電池之后,儲能行業的爆發式增長,也極大地推動了鋰電池相關技術地進步。鋰電池Pack的工藝水平,直接影響到電池的性能和安全性。下面就跟著小編一起了解電池PACK的一些基礎知識吧。

640 (7).jpg

PACK的定義

       鋰電池PACK又稱電池組裝,是一種鋰電池的制作工藝,意為包裝、封裝、裝配,是指將多個鋰離子單體電芯組通過串并聯的方式連接而成,并綜合考慮系統機械強度、熱管理、BMS 匹配等問題。其技術重點體現在整體結構設計、焊接和加工工藝控制、防護等級、主動熱管理系統等。如將2個電池串聯或并聯在起來,按照客戶要求組成某一特定形狀,就稱為PACK。

PACK的組成

電池PACK有五個重要的組成部分,包括單體電池模塊、電氣系統、熱管理系統、箱體和BMS。

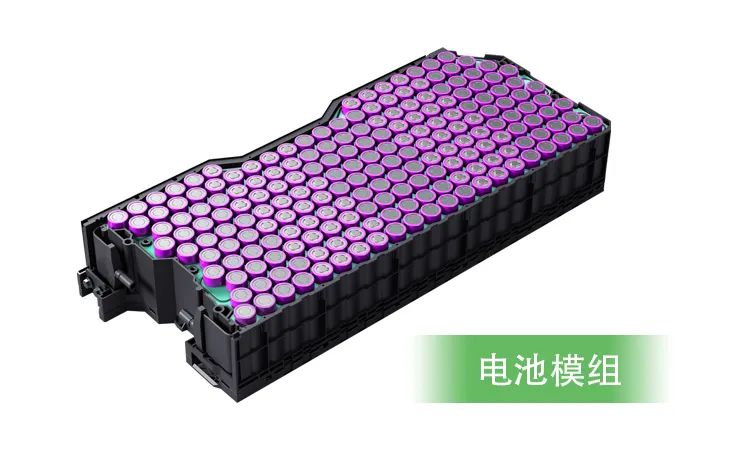

1.電池模塊

       電池模塊主要負責電能的儲存和釋放,是PACK的核心部分。

640 (9).jpg

2.電氣系統

       電氣系統主要由連接銅排片、高壓線束、低壓線束以及電氣保證器件等器件組成。高壓線束負責將電池電能輸送到末端負載,低壓線束則負責實時傳輸檢測信號和控制信號。

3.熱管理系統

       由于電池在放電模式下會產生熱量,熱管理系統主要通過風冷、液冷兩種方式,以確保電池在一個合理的環境溫度下工作,提升電池循環壽命,一般要求系統溫差≤5℃。

640 (8).jpg

4.箱體

       主要由箱體、箱體蓋板、金屬支架、面板以及固定螺釘組成,對電池模組起到支撐、抗機械沖擊、機械振動和環境保護的作用。

5.BMS

       即Battery management system 電池管理系統,主要負責測量電池的電壓、電流和溫度等參數,同時還有均衡等功能,可將數據傳送給MES。


PACK的特點

1. PACK鋰電池包要求電芯具有高度的一致性(容量、內阻、電壓、放電曲線、壽命)。

電池包PACK的循環壽命通常低于單只電池的循環壽命。

2. 必須在限定的條件下使用(包括充電、放電電流,充電方式,溫度等)

3. 由于鋰電池包PACK成型后電池電壓及容量?有較大提高,必須加以保護,并對其進行充電均衡、溫度、電壓及過流監測。

4. 電池PACK必須達到設計需要的電壓、容量要求。

PACK的方法

1.串并組成

       電池模組由單體電芯通過并串聯而成。并聯增加容量,電壓不變,串聯后電壓倍增,容量不變。比如:電壓為3.2V的電芯,15個串聯起來,就是48V,這就是串聯升壓。容量為50Ah的電芯,兩個并聯起來,就有100Ah,這就是并聯擴容。

2.電芯要求

       根據自己設計要求選取對應電芯,并聯及串聯的電池要求種類和型號一致,容量、內阻、電壓值差異不大于2%。無論圓柱電池還是軟包電池,都需要多串組合。

PACK的工藝

       電池的PACK通常以二種方式實現,一是通過激光焊接、超聲波焊接或脈沖焊接,這是常用的焊接方法,優點是可靠性較好,但不易更換。

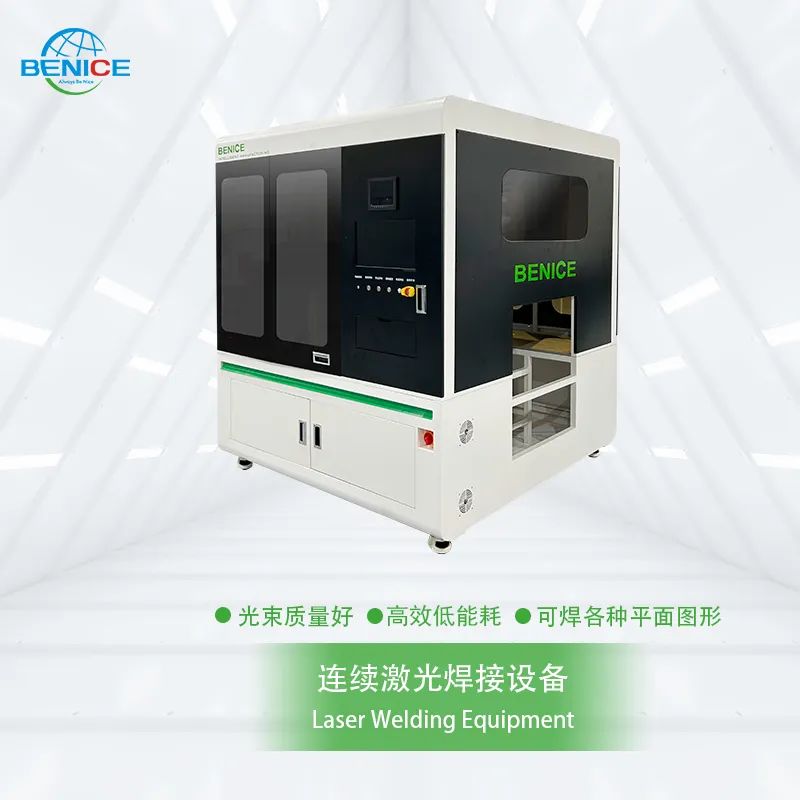

       二是通過彈性金屬片接觸,優點是不需焊接,電池更換容易,缺點是可能導致接觸不良。綜合考慮生產良率、效率及連接點的內阻,目前激光焊接已成為眾多電池廠商的首選。

640 (10).jpg

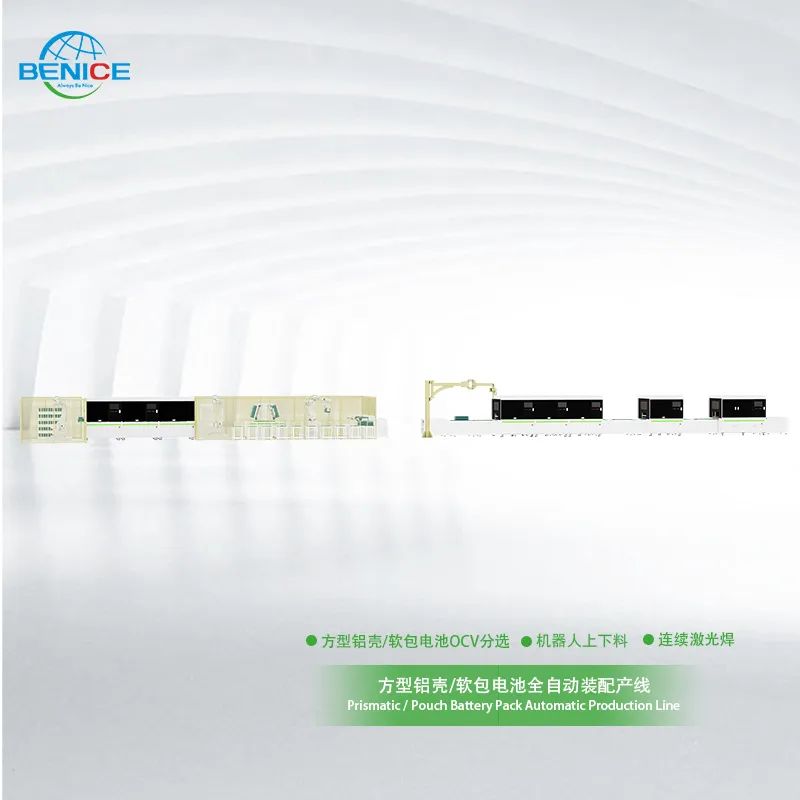

方型鋁殼 / 軟包電池全自動裝配激光產線

       百耐信自主研發生產的方型鋁殼/軟包聚合物電池全自動裝配激光產線方案,憑借強大的數據采集處理功能、品質管控能力,以及自動化高效生產和非標定制的特點,屢屢收獲海內外客戶的廣泛認可。

640 (11).jpg

       該產線主要用于方型鋁殼電池后段應用制程,整線由、OCV測試分選、成組掃碼、等離子清洗、自動涂膠、機器人自動堆疊、機器人搬運、AI極性檢測以及極柱尋址、極柱激光清洗、匯流排激光焊接、AI焊疤檢測、絕緣耐壓測試、電池包綜合性能檢測等多個工段設備組成。產線采用模塊化設計及裝配,可柔性化選配組合,安裝調試方便,后期容易對產線進行升級。


發表時間: 2023-06-30
