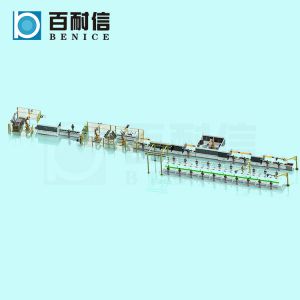

百耐信工商業/家庭儲能模組全自動PACK激光產線

簡介:

本自動化組裝線主要分三部分:一是電芯分選處理段,二是激光打印機產線組裝段,三是人工組裝段。 一.電芯分選段:人工用叉車將載滿電芯料框從電芯緩存區運至六軸機器人上料位,六軸機器人一次性抓取5個電芯上料, 設備對電芯進行掃碼, OCV測試分選(5個OK檔1個NG檔,)電芯翻轉、電芯貼膠、撕膠等。 二.激光產線組裝段:設備采用六軸機器人取料,電芯堆疊,六軸機器人取料入捆綁拘緊捆扎位,下料到倍速鏈上;倍速鏈上的工位有:鐳雕掃碼、AI極性檢測及極柱尋址、極柱清洗、bus線外采壓安裝、BuB激光焊接、清潔工位、焊疤檢測、人工手持焊接、模組入殼、DCIR檢測、人工裝蓋板、擺臂上下料等工序。 三.人工組裝段:殼體上線、模組固定、電壓采集線安裝、吊裝入殼、BMS安裝、元器件安裝、面板安裝、動力線束安裝、人工掃碼、半成品測試、E0L測試封蓋、氣密性測試、龍門航吊成品下線; 設備整機性能要求: 自動化程度高,自動化組裝工位多,精度高,速度快。 (1)設備良率:一次良率≥90%,二次良率≥95.5%(含返修不包含來料不良的情況); (2)單機設備稼動率:≥95%(因等料和來料原因造成的除外); (3)設備效率:以單芯計≥12PPM

產品詳情

產品標簽

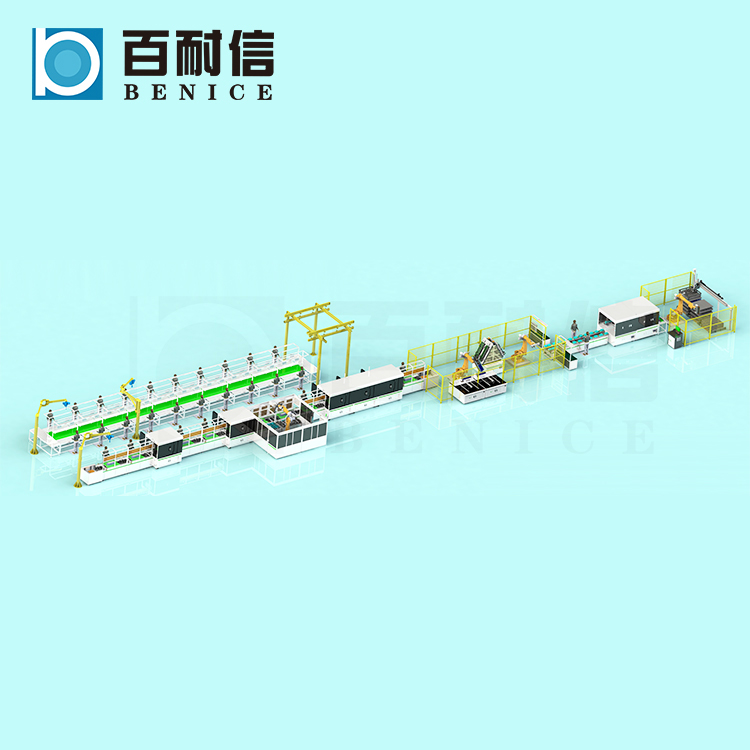

百耐信工商業/家庭儲能模組全自動PACK激光產線

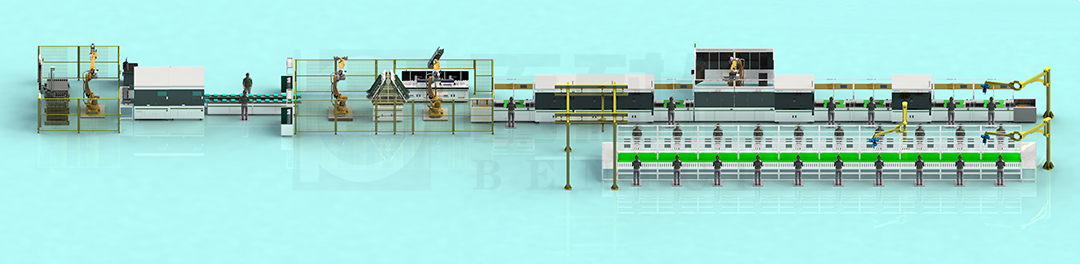

產線簡介

本自動化組裝線主要分三部分:

一是電芯分選處理段,二是激光打印機產線組裝段,三是人工組裝段。

一.電芯分選段:人工用叉車將載滿電芯料框從電芯緩存區運至六軸機器人上料位,六軸機器人一次性抓取5個電芯上料,

設備對電芯進行掃碼, OCV測試分選(5個OK檔1個NG檔,)電芯翻轉、電芯貼膠、撕膠等。

二、激光產線組裝段:設備采用六軸機器人取料,電芯堆疊,六軸機器人取料入捆綁拘緊捆扎位,下料到倍速鏈上;倍速鏈上的工位有:鐳雕掃碼、AI極性檢測及極柱尋址、極柱清洗、bus線外采壓安裝、

BuB激光焊接、清潔工位、焊疤檢測、人工手持焊接、模組入殼、DCIR檢測、人工裝蓋板、擺臂上下料等工序。

三、人工組裝段:殼體上線、模組固定、電壓采集線安裝、吊裝入殼、BMS安裝、元器件安裝、面板安裝、動力線束安裝、人工掃碼、半成品測試、E0L測試封蓋、氣密性測試、龍門航吊成品下線;

設備整機性能要求:

自動化程度高,自動化組裝工位多,精度高,速度快。

(1)設備良率:一次良率≥90%,二次良率≥95.5%(含返修不包含來料不良的情況);

(2)單機設備稼動率:≥95%(因等料和來料原因造成的除外);

(3)設備效率:以單芯計≥12PPM


產線技術亮點

A.自動化程度高,兼容性高,精度高,速度快。

B.實現自動化生產,減少設置人工位,整線生產效率高。

C.可根據客戶需要訂制自動化產線方案。

D.可根據客戶具體需求定制。


產線技術參數

設備名稱儲能模組激光產線
設備效率方形產線≧12PPM
單機合格率≧99%
設備占地產線線體占地:前段44468mm*6000mm,后段31300mm*2750mm
能源需求供電380V±5%,50HZ,容量大于80Kw。儀表氣壓260L/min,0.5~0.8MPa

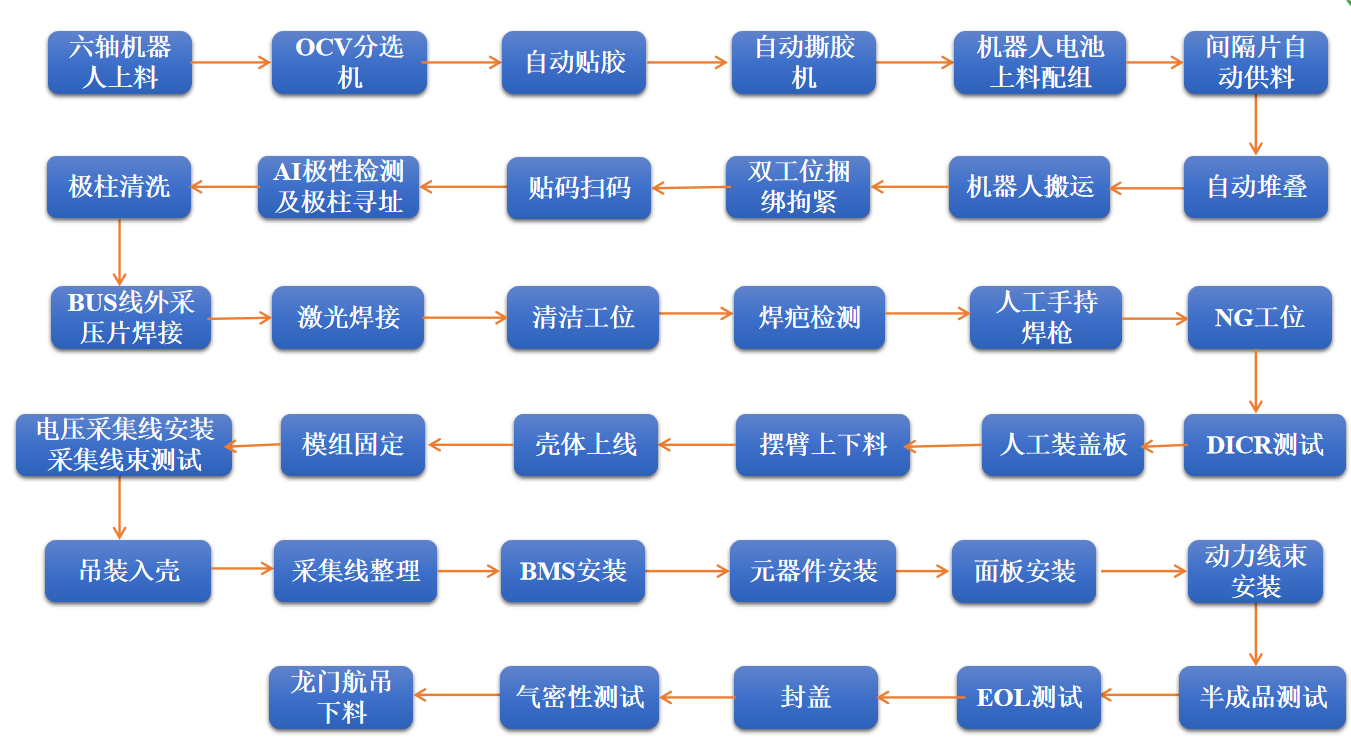

產線工藝流程圖
