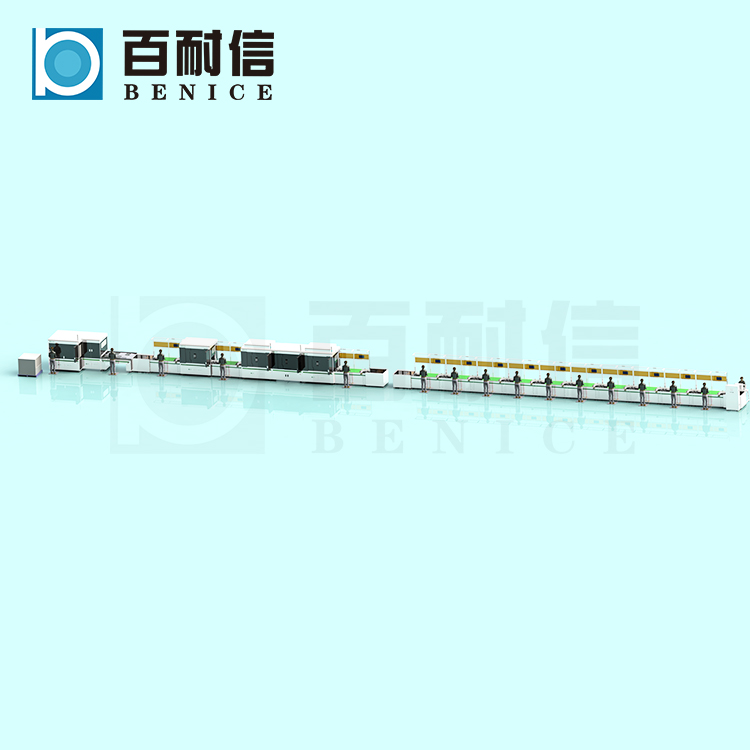

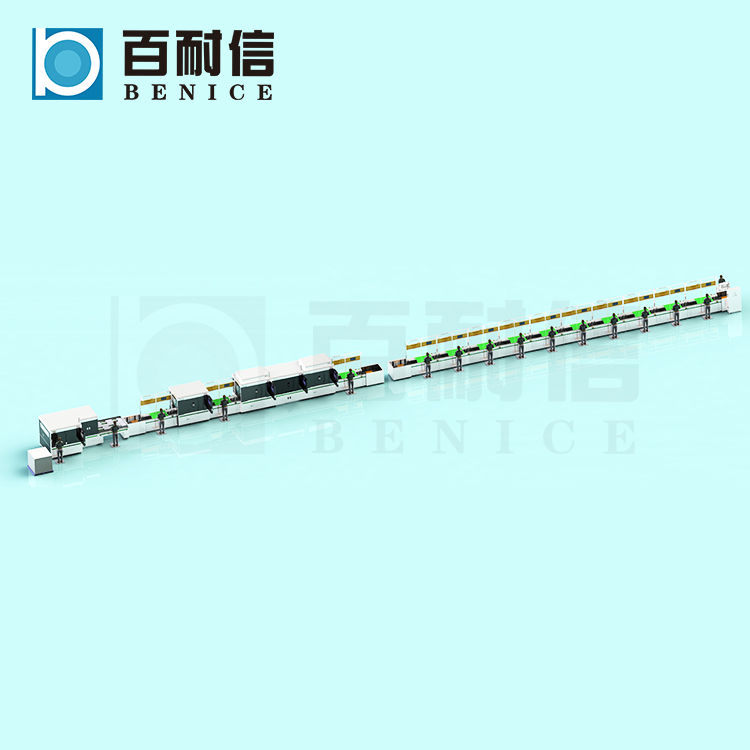

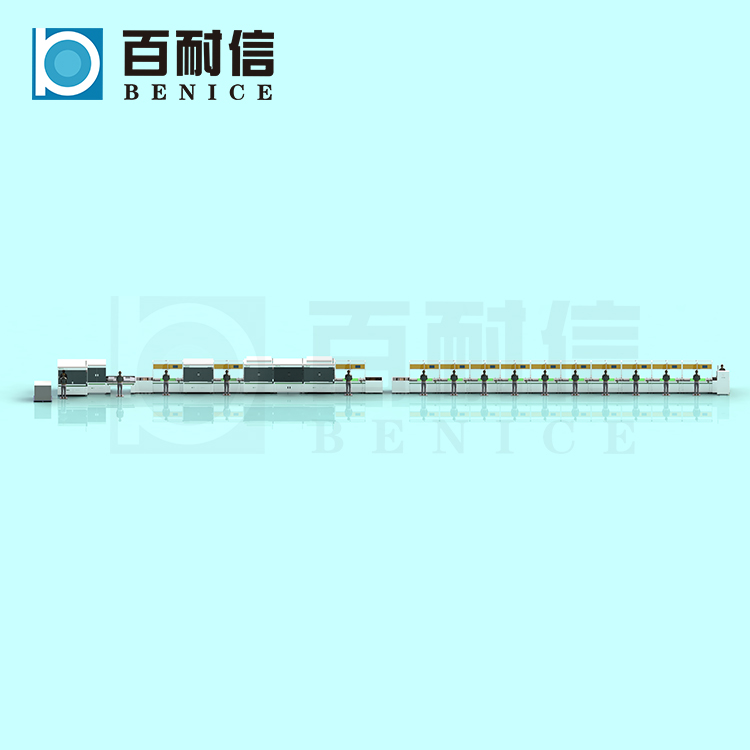

百耐信大圓柱電池模組自動化裝配線
百耐信大圓柱電池模組自動化裝配線
產線簡介
該方案主要通過人工上料、大圓柱OCV分選掃碼、二次掃碼、人工入支架、AI極性檢測、NG工位、A面激光焊接、治具板自動翻轉、B面激光焊接、人工拆治具、倍速鏈、升降機,達標形成一條完整的兼容多型號的鋰電池組裝生產線。項目為交鑰匙工程,即乙方根據甲方輸入對整個項目求進行設計、制作、安裝,同時保證產線產能、布置、質量、安全以及運行穩定??筛鶕?jù)客戶定制的MES模塊有:計劃管理模塊、工藝路線圖管理模塊、設備管理模塊、生產報工模塊、異常管理模塊、質量管理模塊、看板管理及ANDON模塊、統計報表管理模塊、系統安全管理模塊。
產線技術亮點
1.此標準機適用于市場90%以上圓柱產品,標準化程度高,可根據客戶不同需求進行自動化模塊選配
2.獨創雙面十字點焊設備,模組實現一次性焊接,無需翻轉挪動,設備成本底操作簡單方便
3.設備兼容性強,換型快速簡捷,程序?qū)崿F(xiàn)一鍵換型
該方案主要通過人工上料、大圓柱OCV分選掃碼、二次掃碼、人工入支架、AI極性檢測、NG工位、A面激光焊接、治具板自動翻轉、B面激光焊接、人工拆治具、倍速鏈、升降機,達標形成一條完整的兼容多型號的鋰電池組裝生產線。項目為交鑰匙工程,即乙方根據甲方輸入對整個項目求進行設計、制作、安裝,同時保證產線產能、布置、質量、安全以及運行穩定。可根據客戶定制的MES模塊有:計劃管理模塊、工藝路線圖管理模塊、設備管理模塊、生產報工模塊、異常管理模塊、質量管理模塊、看板管理及ANDON模塊、統計報表管理模塊、系統安全管理模塊。
產線技術參數
設備名稱 | 40135大圓柱電池模組裝配線 |
設備效率 | 大圓柱產線≧30PPM |
單機合格率 | ≧99% |
設備占地 | 產線線體占地:32164mm×2000mm |
能源需求 | 供電380V±5%,50Hz,容量大于50Kw;儀表氣壓260L/Min,0.5~0.8MPa |

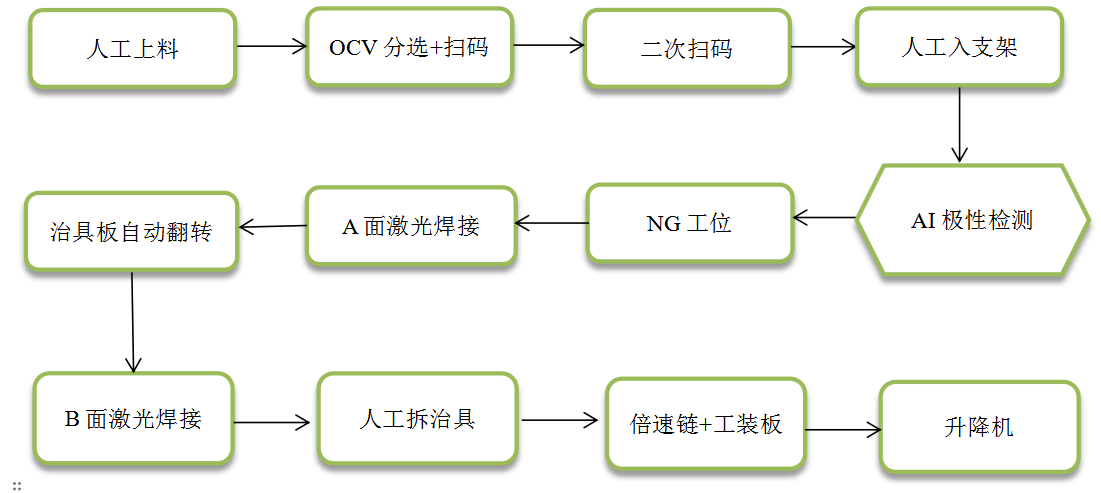

產線工藝流程圖
