百耐信方型鋁殼電池組Pack定制半自動激光產線

簡介:

本自動化組裝線主要分三部分: 一、電芯分選段:人工用叉車將載滿電芯料框從電芯緩存區運至六軸機器人上料位,六軸機器人一次性抓取5個電芯上料, 設備對電芯進行掃碼, OCV測試分選(1個OK檔1個NG檔,),自動貼膠撕膠工位、貼膠檢查、端板貼環氧板工位。 二、模組線段:設備采用六軸機器人取料,電芯堆疊,六軸機器人取料入捆綁拘緊捆扎位,下料到倍速鏈上;倍速鏈上的工位有:鐳雕掃碼、AI極性檢測及極柱尋址、極柱清洗、人工安裝連接片、激光焊接、清潔工位、焊疤檢測、裝采集線束、采集線束焊接、模組入殼、DCIR檢測、人工裝蓋板、擺臂上下料等工序。 三、PACK組裝段:殼體上線、液冷板氣密檢查、液冷板涂膠、模組掃碼入箱固定、電壓采集線安裝、吊裝入殼、BMS安裝、元器件安裝、面板安裝、動力線束安裝、人工掃碼、BMS測試、E0L測試封蓋、氣密性測試、龍門桁吊成品下線; 設備整機性能要求: 自動化程度高,兼容性高,精度高,速度快。

產品詳情

產品標簽

百耐信方形鋁殼電池組PACK定制半制動激光產線

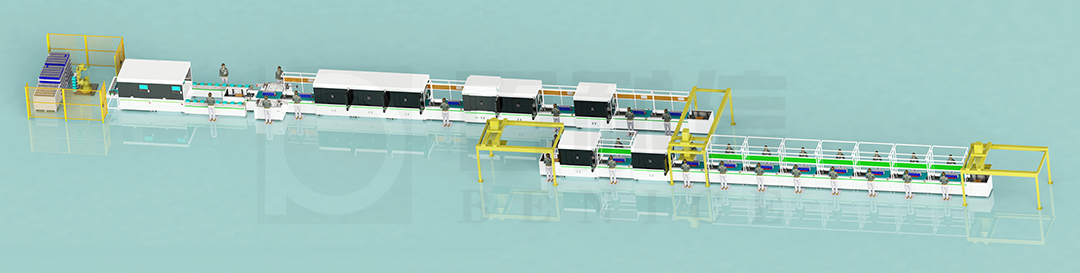

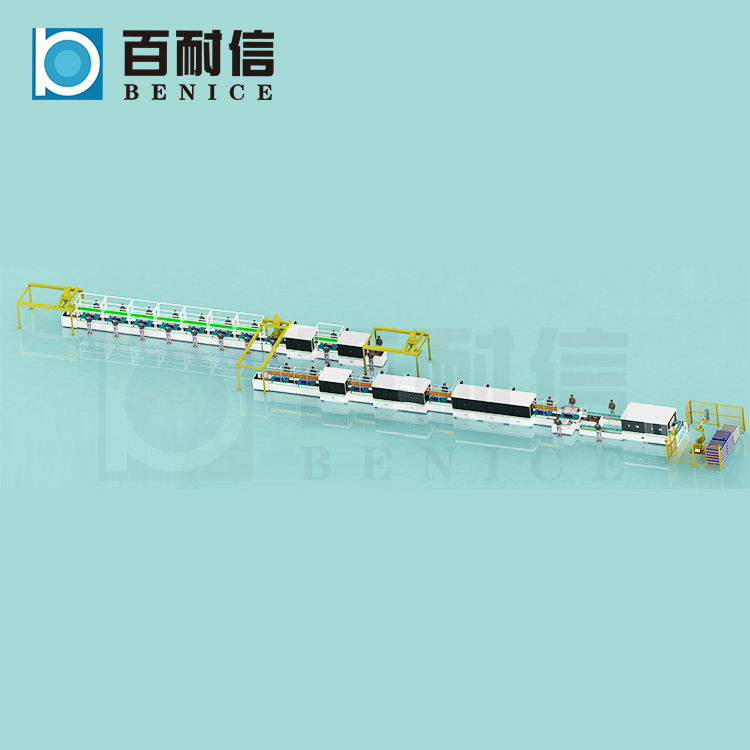

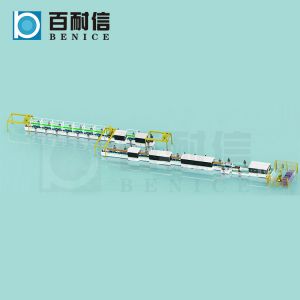

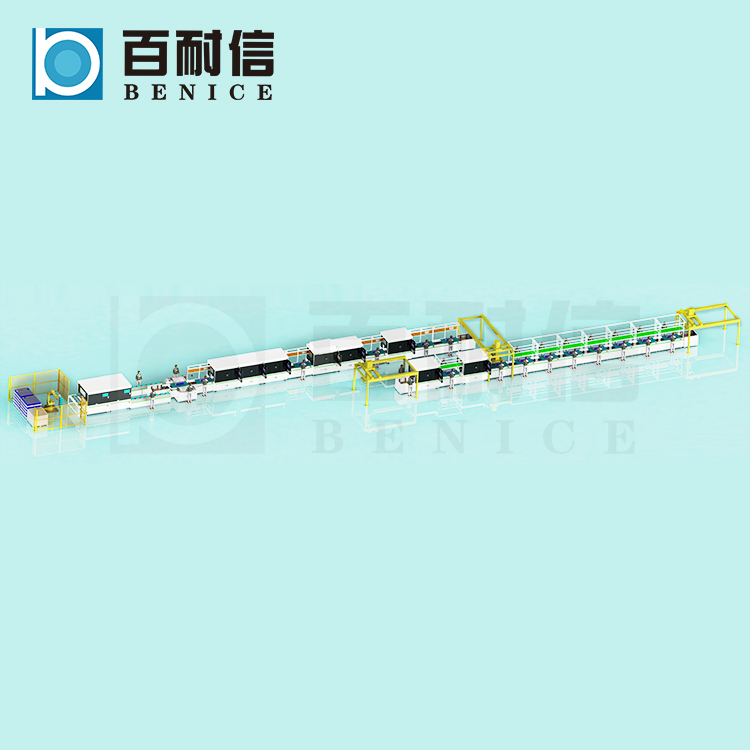

產線簡介


本自動化組裝線主 要分三部分:

一、電芯分選段: 人工用叉車將載滿電芯料框從電芯緩存區運至六軸機器人上料位,六軸機器人一次性抓取5個電芯上料,

設備對電芯進行掃 碼, OCV測試分選(1個OK檔1個NG檔,),自動貼膠撕膠工位、貼膠檢查、端板貼環氧板工位。

二、模組線段:設 備采用六軸機器人取料,電芯堆疊,六軸機器人取料入捆綁拘緊捆扎位,下料到倍速鏈上;倍速鏈上的 工位有:鐳雕掃碼、AI極性檢測及極柱尋址、極柱清洗、人工安裝連接片、激光焊接、清潔工位、焊疤 檢測、裝采集線束、采集線束焊接、模組入殼、DCIR檢測、人工裝蓋板、擺臂上下料等工序。

三、PACK組裝段: 殼體上線、液冷板氣密檢查、液冷板涂膠、模組掃碼入箱固定、電壓采集線安裝、吊裝入殼、BMS安裝、 元器件安裝、面板安裝、動力線束安裝、人工掃碼、BMS測試、E0L測試封蓋、氣密性測試、龍門桁吊成 品下線;


產線技術亮點

A.自動化程度高,兼容性高,精度高,速度快。

B.實現自動化生產,減少設置人工位,整線生產效率高。

C.可根據客戶需要訂制自動化產線方案。

D.可根據客戶具體需求定制。


產線技術參數

設備名稱
工商業儲能模組激光產線
設備效率方形產線≧12PPM
單機合格率≧99%
設配占地

注:整線外形尺寸:(大約)長:前段46000mm   寬:4700mm    高:2852mm

注:整線外形尺寸:(大約)長:后段32000mm   寬:2750mm    高:2900mm

能源需求能源需求:供電380V±5%,50HZ,容量大于80Kw。儀表氣壓260L/min,0.5~0.8MPa

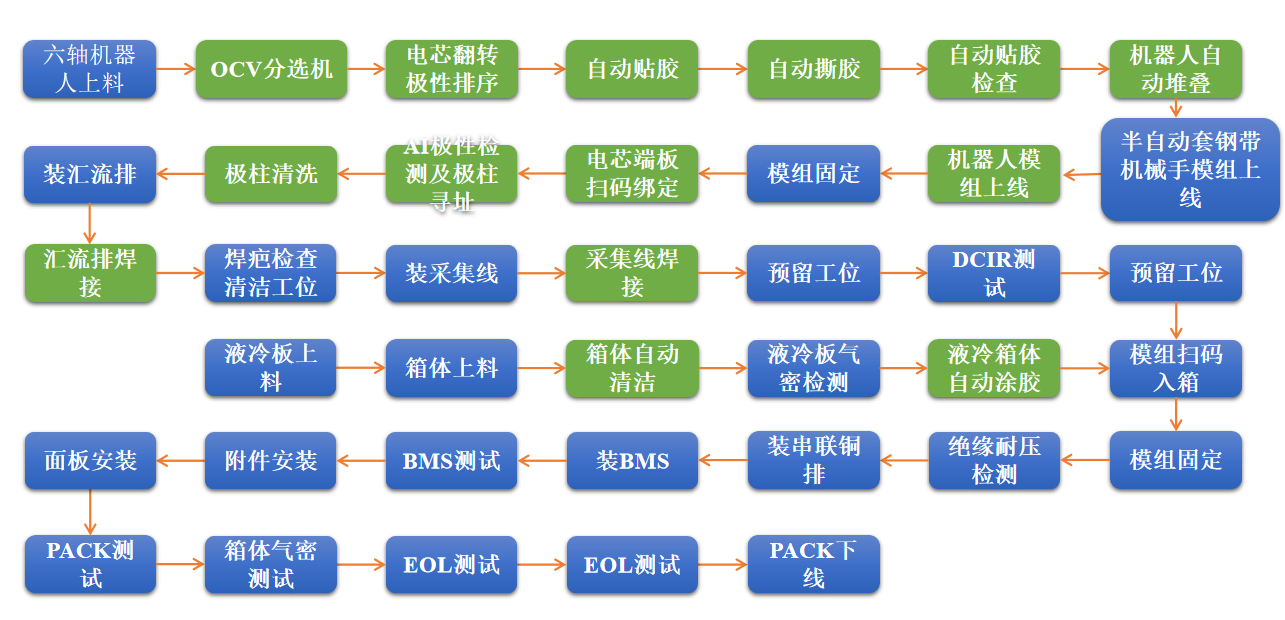

產線工藝流程圖
