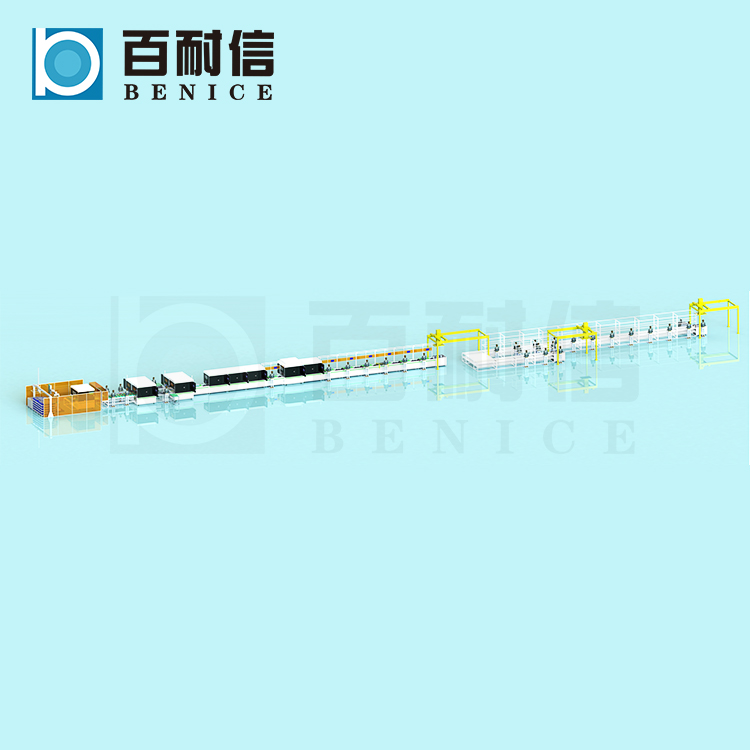

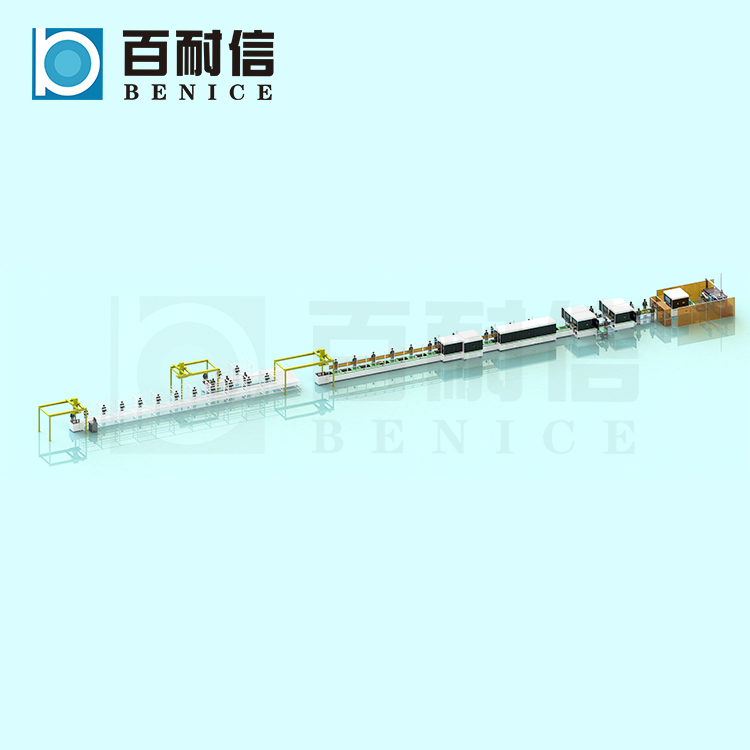

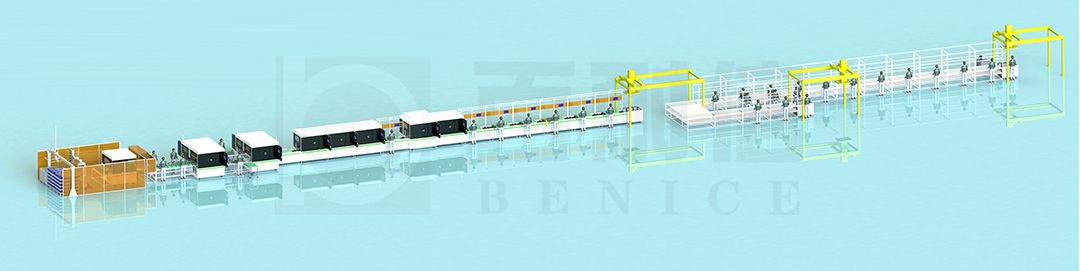

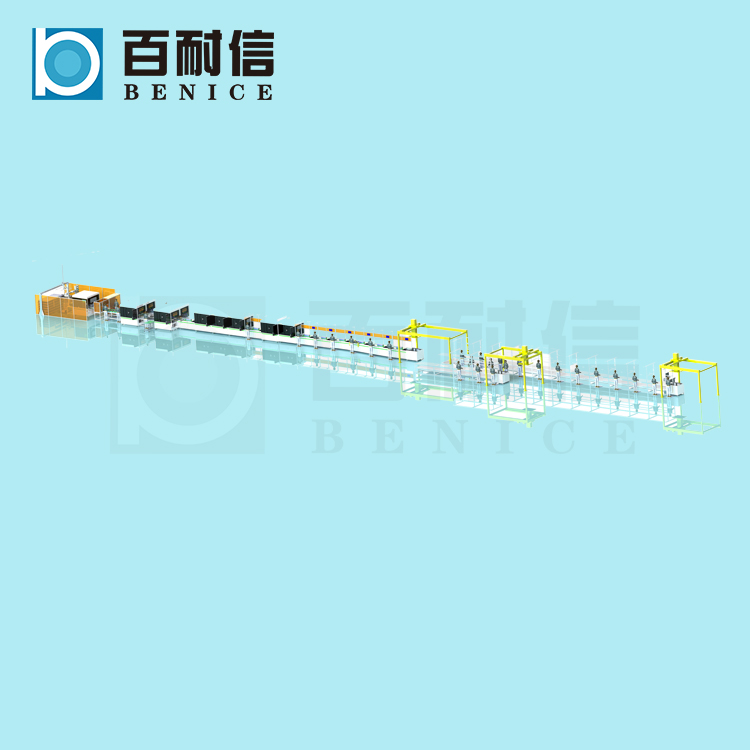

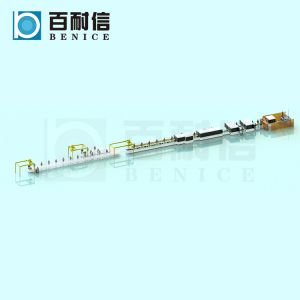

百耐信工商業/家庭儲能模組PACK全自動裝配線

簡介:

本自動化組裝線主要分三部分: 一、電芯分選段:人工用叉車將載滿電芯料框從電芯緩存區運至六軸機器人上料位,六軸機器人一次性抓取5個電芯上料, 設備對電芯進行掃碼, OCV測試分選(5個OK檔1個NG檔,),人工貼膠工位、端板貼環氧板工位。 二、模組線段:設備采用六軸機器人取料,電芯堆疊,六軸機器人取料入捆綁拘緊捆扎位,下料到倍速鏈上;倍速鏈上的工位有:鐳雕掃碼、AI極性檢測及極柱尋址、極柱清洗、人工安裝連接片、激光焊接、清潔工位、焊疤檢測、人工手持激光焊接、模組入殼、DCIR檢測、人工裝蓋板、擺臂上下料等工序。 三、PACK組裝段:殼體上線、模組固定、電壓采集線安裝、吊裝入殼、BMS安裝、元器件安裝、面板安裝、動力線束安裝、人工掃碼、半成品測試、E0L測試封蓋、氣密性測試、龍門航吊成品下線; 設備整機性能要求: 自動化程度高,兼容性高,精度高,速度快。

產品詳情

產品標簽

百耐信工商業/家庭儲能模組PACK全自動裝配線


產線簡介

本自動化組裝線主要分三部分:

一、電芯分選段:人工用叉車將載滿電芯料框從電芯緩存區運至六軸機器人上料位,六軸機器人一次性抓取5個電芯上料,

設備對電芯進行掃碼, OCV測試分選(5個OK檔1個NG檔,),人工貼膠工位、端板貼環氧板工位。

二、模組線段:設備采用六軸機器人取料,電芯堆疊,六軸機器人取料入捆綁拘緊捆扎位,下料到倍速鏈上;倍速鏈上的工位有:鐳雕掃碼、AI極性檢測及極柱尋址、極柱清洗、人工安裝連接片、激光焊接、清潔工位、焊疤檢測、人工手持激光焊接、模組入殼、DCIR檢測、人工裝蓋板、擺臂上下料等工序。

三、PACK組裝段:殼體上線、模組固定、電壓采集線安裝、吊裝入殼、BMS安裝、元器件安裝、面板安裝、動力線束安裝、人工掃碼、半成品測試、E0L測試封蓋、氣密性測試、龍門航吊成品下線;

設備整機性能要求:

自動化程度高,兼容性高,精度高,速度快。

產線技術亮點

A.自動化程度高,兼容性高,精度高,速度快。

B.實現自動化生產,減少設置人工位,整線生產效率高。

C.可根據客戶需要訂制自動化產線方案。

D.可根據客戶具體需求定制。

產線技術參數

設備名稱工商業/家庭儲能模組激光自動化產線
設備效率方形產線≥12PPM
單機合格率
≥99%
設備占地

注:整線外形尺寸:(大約)長:前段47000mm   寬:4700mm    高:2852mm

注:整線外形尺寸:(大約)長:后段33300mm   寬:2750mm    高:2900mm

能源需求供電380V±5%,50HZ,儀表氣壓260L/min,0.5~0.8MPa
